澳韵 AY-8100 视频跟踪手拉手会议系统方案

  • 1.话筒单元内设音频自动增益控制处理器

    2.单元可显示主工作模式,在线发言人数

    3.单元可显示单元身份(主席或代表),代表开咪人满额显示,开咪人全满额显示

    4.单元显示屏可显示话筒不讲话时自动关机倒计时时间

    5.主机脱机状态时,设有一键恢复出厂设置

    6.主机可调节输入增益,输出衰减增益

    7.主机可选择一键静音,信号输入选择

    8.主机内置三种摄像机通讯协议选择

    9.主机视像模块设有单元号,摄像机号,预置号列表供调试用

    10.主机脱机可设单元为代表或VIP身份,也可消除VIP身份

    11.主机可设置(脱机状态)自动关机时间0—253秒

    12.主机设置有个位,十位,百位数字键调节,方便使用。

  • 在线订购

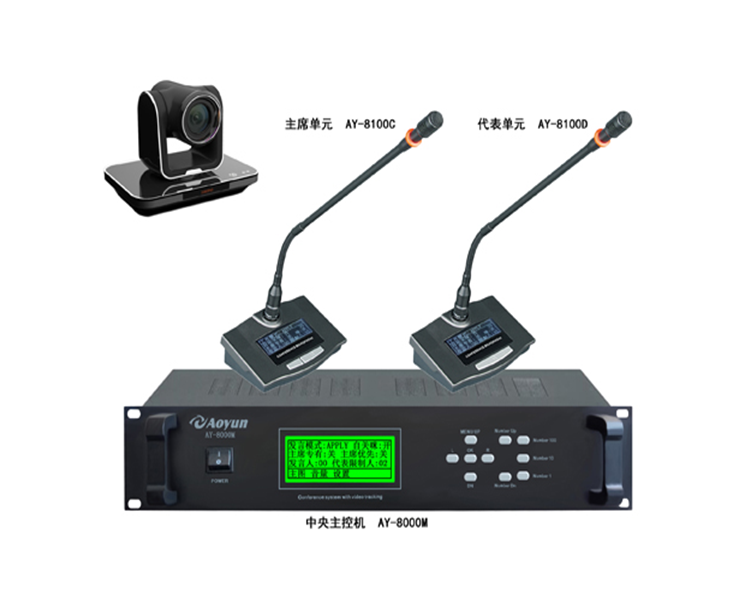

 AY-8100 视频跟踪会议系统

主机参数

◆主机内置200W环形变压器,除为本机供电外,还可为70个单元提供18V直流电源,电流10A。
◆ 四路8针会议单元接口,单路最多可连接35个会议单元,标准主控机最多共可连接80个会议单元,增加扩容主控机后,最多可连接250个会议单元;
◆ 主机可设定话筒同时打开的数量,可1-4随意选择,主席和VIP不受限制,
◆ 主机内置单片机,可通过主机选择开放(FREE), 先进先出(FIFO) ,声控(VOICE),申请等待(APPLY)四种主发言模式,这四种模式只能四选一;子模式:主席专有模式,自动关咪有无。主席专有模式:主席按下优先键后会关闭所有正在发言的代表单元话筒,同时所有代表单元不能再打开。自动关咪:可选择有或无
◇开放(FREE)模式:当发言人数未达到主机设定限制人数(1-4)时,代表单元可自由打开和关闭,当发言人数达到主机设定限制人数(1-4)时,下一台代表单元按下发言键时,话筒开关按键指示灯,话筒工作指示灯闪烁(闪1次空1.5秒),单元进入申请发言状态, ,已开启代表单元关闭后,最先申请发言的单元话筒自动开启,使整个系统的话筒开启数量维持在限制数量范围内,
◇先进先出(FIFO)模式:当已达到主机设定开机数量(1-4)限制时,下一代表单元按下话筒开关按键打开话筒,会自动将最先开启的代表发言单元的话筒关闭,使整个系统的话筒开启数量维持在限制数量范围内 。
  ◇声控(VOICE)模式:声控开启话筒,可设置声控灵敏度级别, 当未达到主机设定开机数量(1-4)限制时,当与会代表近距离正对发言时,话筒工作指示灯亮起,代表如连续在设定关机时间内不发言则话筒会自动关闭,已达到主机设定开机数量(1-4)限制时,其余代表单元的话筒将不能开启,直到有发言代表单元的话筒关闭。
◇申请等待(APPLY)模式:每个代表发言均需申请,由系统中具有控制功能的主席单元进行批准或否决,申请发言功能:按一下话筒开关按键会话筒工作指示光环闪烁,由主席是否同意话筒的开启;主席按1号键表示同意申请发言,话筒工作指示光环转为恒亮,按下5号键表示否决发言申请,话筒工作指示灯熄灭,每次只能有一名代表申请发言,
◆主机带有大屏幕显示.菜单等功能,通过它可进行模式选择.编号.摄像头预置位的预设,自动关机时间设定等多功能的操作。
◆ 内置4选一视频信号切换器,根据摄像跟踪切换到相应摄像头信号接自动摄像跟踪视频信号,最多可连接4个摄像球机,◆ 二路BNC接头AV视频输出A/B,输出一样的视频信号;
◆主机内置摄像头键盘功能,可对摄像头进行镜头拉近、推远、聚焦、保存预置位、删除预置位、左转右转上移下移等功能。
◆具备“热插拔”功能,会议单元或线路中某段线缆可以随时插拔更换而不会导致整个系统崩溃。
◆采用环型连接双备份技术,大大提高系统的可靠性.稳定性,其中某个环节或分机出故障或更换不会影响整个系统。

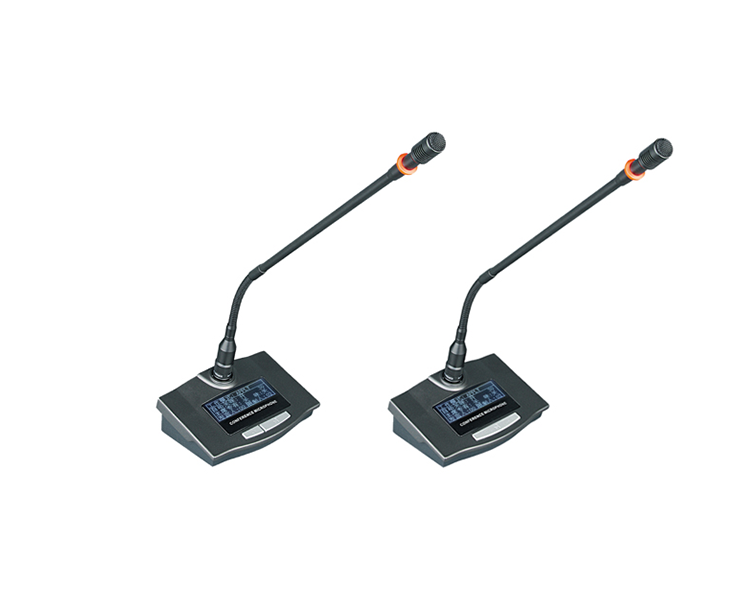

主席单元
◆主席单元由主机电缆提供18V直流安全电压。
◆ 高指向性会议单元,有效防止反馈,拾音距离最远60cm,咪头带有发言指示灯圈(红色);
◆ 单元采用主席专用软件烧录的芯片,主席单元不可更改为代表.VIP单元!
◆ 8针会议单元接口,单元之间采用“T”型手拉手连接方式;单元为无源设备,由系统主控机供电,输入电压为18V安全电压;
◆发言时摄像头自动跟踪;
◆ 具有开放(OPEN), 先进先出(FIFO) ,声控(VOICE),申请等待(APPLY)四种发言模式;这四种模式只能四选一;子模式:主席专有模式,。
◆ 主席单元具有控制会议秩序的优先功能;
◆ 主席单元可以自由开启,不受话筒开启数量的限制;
◆ 具有主席优先键功能,可以关闭正在发言的代表单元;
◆ RS485总线通讯功能。
◆具备“热插拔”功能,会议单元或线路中某段线缆可以随时插拔更换而不会导致整个系统崩溃。
◆带LCD显示屏的会议单元可在线显示:话筒的工作状态,在线发言人数,申请发言人数,签到人数,专业数字会议系统主席单元或代表单元等。
●完善的话筒管理:设置工作模式,VIP,同时发言人数,视像头位置预设,编号,自动关机时间等。

代表单元
◆代表单元由主机电缆提供18V直流安全电压
◆ 高指向性会议单元,有效防止反馈,拾音距离最远60cm,咪头带有发言指示灯圈(红色);
◆ 单元配带T型连接线;
◆ 8针会议单元接口,单元之间采用“T”型手拉手连接方式;单元为无源设备,由系统主控机供电,输入电压为18V安全电压;
◆发言时摄像头自动跟踪发言人;
◆ 具有开放(OPEN), 先进先出(FIFO) ,声控(VOICE),申请等待(APPLY)四种发言模式;这四种模式只能四选一;子模式:主席专有模式,等。
◆ RS485总线通讯功能
◆会议签到功能:按键签到,非接触式IC卡签到
◆带LCD显示屏的会议单元可在线显示:话筒的工作状态,在线发言人数,申请发言人数,签到人数,专业数字会议系统主席单元或代表单元等。
◆通过连接PC软件可进行:
 ●完善的话筒管理:设置工作模式,VIP,同时发言人数,视像头位置预设,编号,自动关机时间等。
◆具备“热插拔”功能,会议单元或线路中某段线缆可以随时插拔更换而不会导致整个系统崩溃。
代表元不可设置为主席单元,但可通过软件设置为VIP。

会议主机技术参数:
机型: 8000
工作电源: AC220V, 50~60Hz
功耗: 最大 200W
单元容量: 80台,可扩展
音频输出: RCA × 2      2V  p-p
                  6.3mm ×2    2V  P-P
                  XLR × 1       -30dB
音频输入:
输出阻抗: 2K
频率响应: 20~20KHz
信噪比: 102dB
动态范围: 106dB
总谐波失真: < 0.05%
控制方式: RS-232/RS485
单元连接头: 大 8 芯 DIN
球机容量: 4台
视频输出电平: BNC×41.08V p-p
视频输出阻抗: 75欧
视频带宽:(-3dB) 30MHz
净重: 8KG
尺寸: 432×90×350 mm
安装: 适用19英寸标准机架

单元类型 桌面式主席、代表单元
系统容量: 视主机而定 ≤250
频率响应: 40Hz~16KHz(人声黄金频率响应)
换能方式: 电容式
麦克风灵敏度: -46dB
信噪比: 70dB
动态范围: 105dB
总谐波失真: <0.25%
工作电源 主机:220VAC50HZ±10%,话筒:18DC,-5%
工作电流 主机:0.4A,话筒:50MA±5%
最大功耗 主机:100W,话筒:1W
控制类型: RS485
耳机输出: 无
连接方式: 手拉手“T”型连接方式
连接头: 大8芯DIN
投票表决: 无
IC卡: 无
颜色: 灰黑色
安装: 桌面式
