澳韵 AY-3802 数字讨论型手拉手会议系统方案

  • ※内置输入功率100W的电源供应器,通过扩容设备,可扩容到250个会议单元。

    ※可设置三种主工作模式和三种子功能模式,带背光大屏幕LCD显示。

    设有系统总音量增益控制,并采用了三段频率均衡高,中,低音调节。

    设有监听功能并带有监听音量调节。

    设有录音输出功能。

    辅助输入功能,并带音量调节,可输入CD,VCD,收音等音源。

    电话耦合功能,带有电话接收音量调节,可通过电话线输入进行远程电话会议。

  • 在线订购

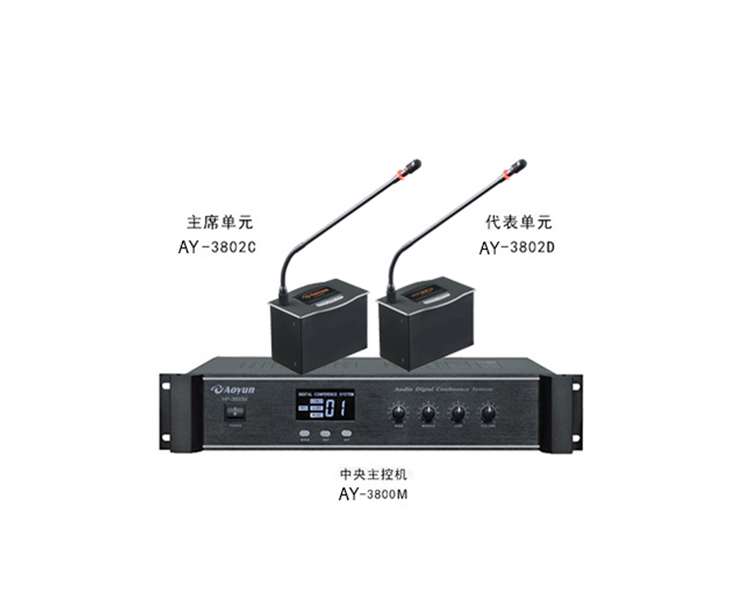

澳韵 AY-3802 数字讨论型手拉手会议系统方案

革命性地将数字处理和传输技术全面引入到会议系统中, 功能强大,通过专用八芯“1”字型电缆组成手拉手连接,操作简单方便,经扩容可连接 250个会议单元。全新的设计理念,绝对是大、中型会场的首选产品。

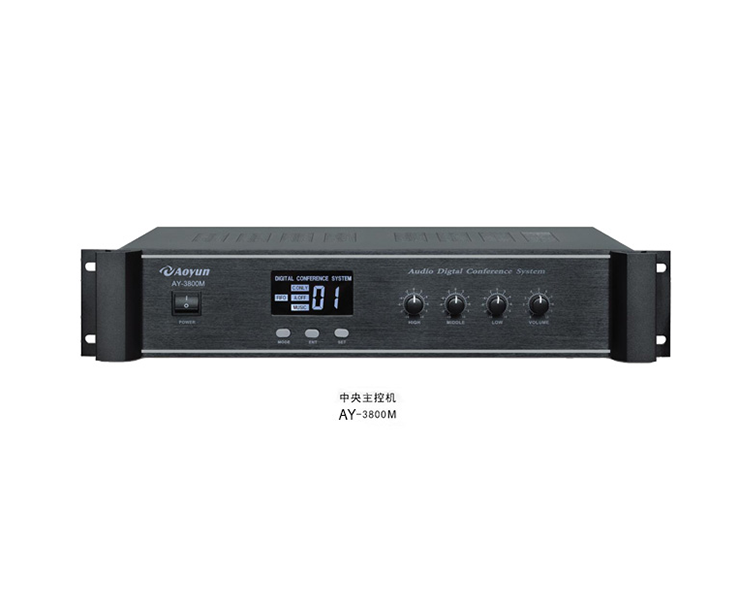

中央处理器
※内置输入功率100W的电源供应器,标准19寸2U机箱,分三路单元连接端子,每路
可接35个会议单元,通过扩容设备,可扩容到250个会议单元。
※可设置三种主工作模式和三种子功能模式,带背光大屏幕LCD显示(注:三种
主工作模式只能选其中一种模式,子工作模式可随意选择>
1、主工作模式:
A、自由讨论(全开放}会议模式(FREE ),液晶屏的功能设定在"FREE” 时,字符点亮,代表同时发言人数不受限制。
B、压倒轮替(先进先出)模式(FIFO    ),液晶屏的功能设定在“FIFO”时, 字符点亮,同时发言人数可从1一19任意设定,当同时发言人数达到设定人数 上限时,后进的话筒压倒先进的话筒,也就是先进先出,保证同时发言人数 不超出设定数。
C、限制模式(UMIT),液晶屏的功能设定在“LIMIT时,字符点亮,同时发 言人数可在1一19任意设定,通过液晶屏显示同时发言人数.当发言人数达到 设定限制人数时,其余代表不能开启.除非已开启的代表单元关闭,其余的代 表才能开启,但是总的开启支数只能等于设定的支数。
2、子功能模式选择:
A、主席专有模式(C. ONLY):当设定在主席专有时液晶屏“C. ONLY”字符 点亮,主席按下优先键时,所有代表话筒被关闭,并不能再开启,再按下主 席优先键时,此模式退出,代表话简可以开启。若取消此功能模式,则无主
B、自动关机模式(A.0FF):当设定在自动关机模式时液晶屏“A.0FF”字符 点亮,所有已开启的话筒在不发言状态35秒后将自动关闭。若取消此功能, 液晶屏“A. OFF”熄灭,此时无自动关机功能。
C、主席优先音乐提示模式(MUSIC ):当设定在主席音乐提示模式时液晶屏 “MUSIC”字符点亮,主席按下优先键时,同时发出音乐提示。若取消此功 能,液晶屏"MUSIC”熄.按下主席优先键时,无音乐提示.
3、带有背光源液晶显示屏,显示主工作模式,子功能模式,同时发言人数以及电 平指示。
4、设有系统总音量增益控制,并采用了三段频率均衡高,中,低音调节。
5、设有监听功能并带有监听音量调节。
6、设有录音输出功能。
7、辅助输入功能,并带音量调节,可输入CD,VCD,收音等音源。
8、电话耦合功能,带有电话接收音量调节,可通过电话线输入进行远程电话会议。

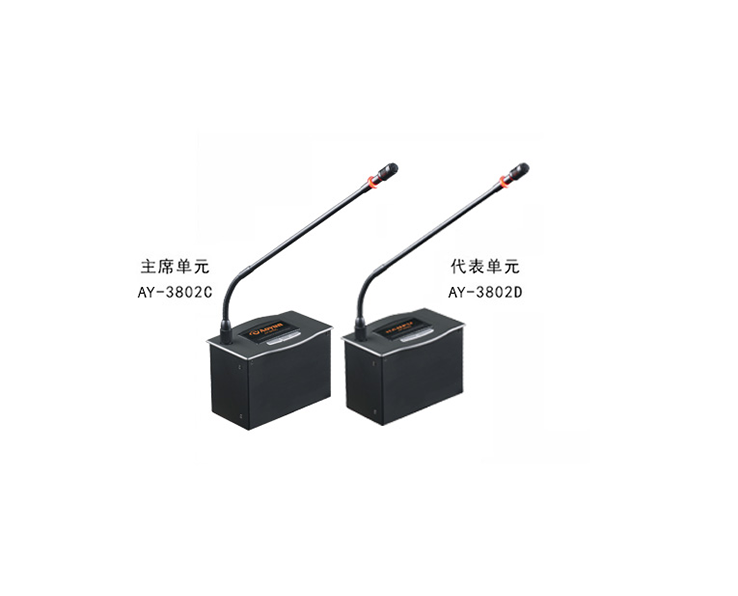

主席单元

1、 鹅颈型带红色光环指示倒话筒可显示麦克风发言状态
2、选用进口优质超心型电容式极头
3、带锁式牢固接插分离结构 (获国家专利)
4、设有话筒开启键及主席优先权按键当按下优先权按键时所有代表话筒被关闭
5、主席单元不受限制发言模式和先进先出模式控制有优先发言特权
6、主席专有模式
7、主席有声控自动关机及优先音乐提示功能
8、频率响应80Hz-20kHz
9、灵敏度:-30dB

代表单元
1、 鹅颈型带红色光环指示话筒可显示麦克风发言状态
2、 选用进口优质超心型电容式极头
3、 带锁式牢固接插分离结构(获国家专利)
4、 设有话筒开启关闭键声控自动关闭功能(话筒不说话35秒后自动关机)
5、 代表话筒受主机设定的工作模式控制;有自由讨论(不受同时发言人数限制)模式压倒轮替(先进先出)限制模式
6、 频率响应80Hz-20kHz
7、 灵敏度:-30dB


系统连接方法/Connection Diagram:

手拉手会议系统拓扑图
